光固化樹脂印出來的細節確實漂亮，但它的缺點也很明確：怕曬、怕扳、而且固化反應不會真正停下來。這三件事決定了哪些件適合交給它、哪些件印了反而是麻煩。
這篇不是勸你不要用光固化樹脂，而是把五個限制和對應的替代做法攤開來，讓你在送件之前就先判斷得出來。
順序按實際踩到的頻率排：抗UV → 韌性 → 持續固化 → 耐熱 → 後處理成本，最後附一張「不該用樹脂印」對照表，和三個送件前的判斷問題。
本文目錄
光固化樹脂的缺點，其實只有三個根源
做了這幾年，我把光固化樹脂的缺點歸成三個根源：一是它靠紫外光交聯成型，所以本身對紫外線就敏感；二是交聯後的結構偏剛硬，延伸率低；三是列印完的件其實還沒反應完。其他聽起來很雜的狀況——黃化、脆斷、放幾天變形、孔位縮掉——幾乎都能追回這三件事。
結論先放前面：光固化樹脂適合做要看的、要細節的、量不大的件；不適合做要曬的、要扳的、要燙的、要撐很久的件。
下面五節一個缺點一節，每節都會寫「什麼情況會踩到」和「換成什麼比較實在」，不只講現象。真正該避開的不是這個材料，是把它放在不適合的位置。
缺點一：抗UV差，日照下會黃也會脆

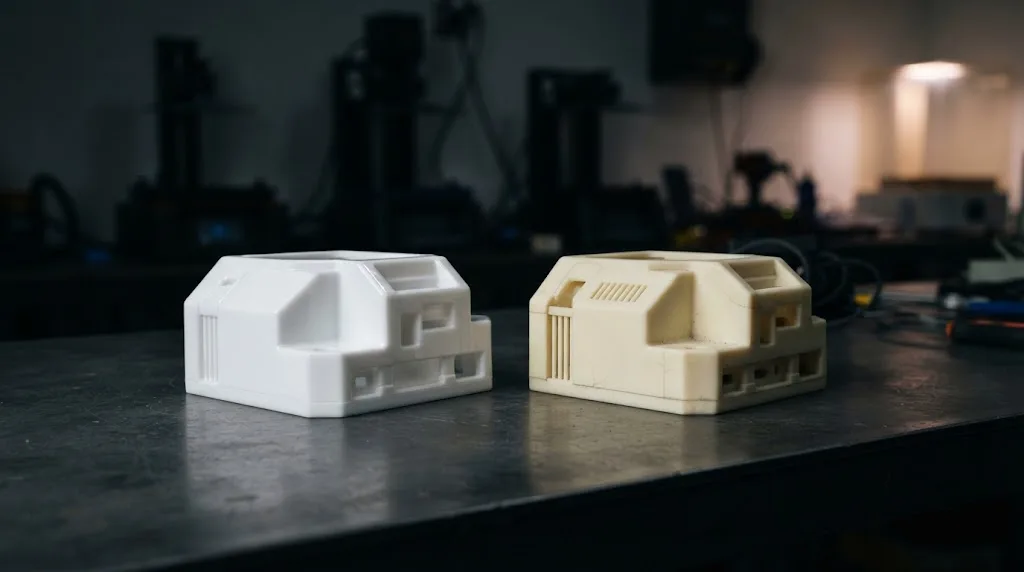

這是光固化樹脂最硬的一個缺點：它用紫外光固化，紫外光也會繼續拆它。放在室內窗邊幾個月，白色件會慢慢轉黃，透明件更明顯；放到戶外，表面先失光、再變脆、最後一碰就裂。
會踩到的情況：招牌字、戶外展示件、車內飾板、長期擺在日照窗邊的樣品。只要有日照，就先假設它會變色，不要等客戶發現才補救。
能補的做法有，但都是延緩而不是解決：挑標示抗UV或耐候的工程樹脂、噴一層UV保護面漆、或乾脆做深色。真的要長期放戶外，我會建議改走FDM的ASA或PA-CF，那是材料本身耐候，不是靠一層漆撐著。耐候到底怎麼驗，可以看工程樹脂耐候評測那篇的做法。
缺點二：韌性不足，卡扣與受力件容易斷

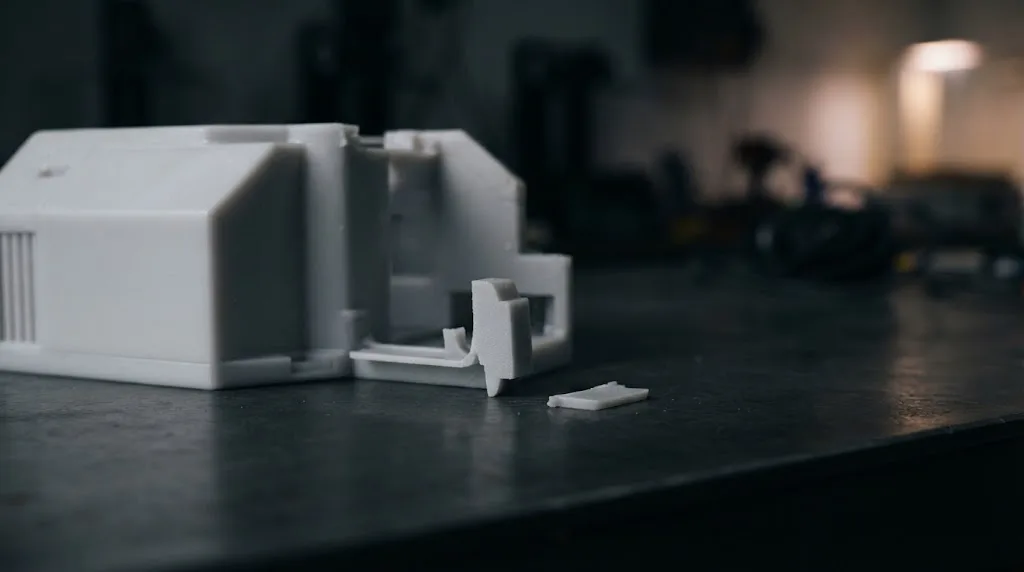

第二個缺點是韌性。一般光固化樹脂的延伸率低，受力時沒什麼緩衝，到了極限是直接脆斷，不會先變形給你警告。薄的卡扣、彈片、細長軸、要反覆拆裝的接頭，常常第三、第五次就斷在同一個位置。
會踩到的情況：功能性卡榫、會被人手扳開的樣品、要承受衝擊的外殼、治具上的受力件。這類件就算印得很漂亮，撐不過驗證也沒有意義。
市面上有韌性樹脂（Tough／ABS-like）可以改善，但代價通常是精度與表面稍退、價格也高一些；而且韌性樹脂跟FDM的PA或PETG比，仍然差一個等級。件只要會被扳、被摔、被鎖螺絲，我會先問能不能走FDM。非要在樹脂件上鎖牙，請看樹脂零件能否鎖螺絲裡的嵌件做法。驗證件只拆裝一兩次往往還看不出來，通常是到客戶手上才斷，所以我寧可一開始就把製程換掉。
缺點三：固化不會真正停，尺寸會隨時間變
第三個缺點最容易被忽略：光固化樹脂印完並沒有反應完。清洗與後固化只是把反應推到大致穩定，殘留單體和內應力還在，所以件會繼續硬化，也會慢慢變形。長條件放幾天出現弓形、薄殼件邊緣翹起、交件一週後才裂開，多半都是這一條。
會踩到的情況：長度超過二十公分的長件、大面積薄殼、中空件沒把樹脂排乾、量完尺寸要放兩週才組裝的驗證件。
能補的是流程不是材料：後固化時間要夠但不能過頭（過頭會脆化）、中空件一定要開排液孔、關鍵尺寸等固化完才量。裂開的時間點可以反推成因，樹脂列印為何出現裂痕那篇有整張對照表。件之後要拿去量測或組裝驗證的話，記得把「放幾天再量」排進時程，不要剛印完就量。
缺點四：耐熱空間有限，靠近熱源就不保險
第四個缺點是耐熱。一般模型用的光固化樹脂，放在車內儀表台上或靠近馬達、電源的位置就有風險——先軟化失準，再慢慢塌。有標示耐熱的光固化樹脂可以把熱變形溫度拉高，但代價幾乎都是更脆。
會踩到的情況：引擎室周邊、燈具附近、模具輔助件、要進烤漆爐的件。
這一類我通常直接建議走FDM的工程塑料，或改走集團協力的SLS／MJF；PPS-CF、PAHT-CF這類材料的耐熱空間比樹脂大很多，要更高就是金屬或CNC。溫度分級可以參考3D列印耐高溫材料怎麼選。判斷時不要只看材料表上的數字，實際使用溫度加上日照累積的熱，往往比想像的高。
缺點五：後處理鏈長，量一多成本就上來

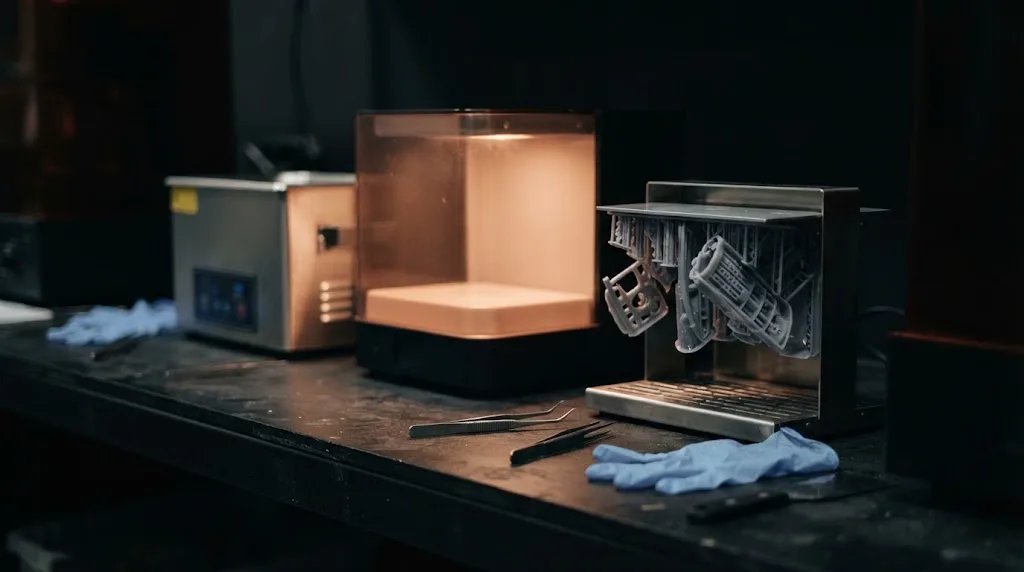

前面四個是物性，第五個是成本與交期。光固化樹脂件印完只是第一步：拆件、清洗、吹乾、拆支撐、後固化、磨支撐痕，每一件都要走完這條鏈，沒有捷徑。
所以同樣的件數，樹脂的人工工時通常比FDM高；量放大的時候，這段人工會變成主要成本，不是機台時間。再加上清洗用的酒精與廢液要處理、作業環境要通風，這些都是會實際算進報價裡的。
會踩到的情況：一次要幾百件的量產、要求支撐面完全無痕、交期壓到兩三天的急件。量大又要省，通常不是光固化樹脂的場子。這也是為什麼同一個件，數量從十件變成兩百件之後，我們給的製程建議常常會跟著換。
三個常被忽略的限制：尺寸、計價、中空排液
除了五個主要缺點，還有三件事值得先知道。第一是尺寸：光固化樹脂受料槽與平台限制，大件得分件再黏，接縫要另外補土打磨，這種我們一般直接走大尺寸FDM。接縫落在哪裡最好自己先指定，不然就是我們幫你挑，挑的位置不一定剛好是你不介意的那一面。
第二是計價方式：樹脂多半按用料體積算，所以實心件會明顯比同外形的中空件貴，這跟FDM按重量與時間估的感覺不一樣，看報價時容易覺得怪。
第三是中空與排液：挖空能省料，但沒開排液孔就會把未固化的液體包在件裡面，之後變形或鼓起來都可能。這三項都不致命，但不先講清楚，報價與驗收都容易起爭議。
哪些件不該用光固化樹脂印？一張對照表
把前面整理成一張表。左邊是件的特徵，右邊是我實際會建議的製程，不是教科書分類。
| 件的特徵 | 走樹脂會踩到什麼 | 建議製程 |
|---|---|---|
| 長期日照、放戶外 | 黃化、失光、變脆 | FDM 的 ASA 或 PA-CF |
| 會被扳、反覆拆裝 | 卡扣脆斷，撐不過驗證 | FDM 的 PETG／PA，或韌性樹脂 |
| 靠近熱源、要進烤爐 | 軟化失準、慢慢變形 | FDM 工程塑料、集團協力 SLS／MJF |
| 單邊超過料槽尺寸 | 必須分件黏合、接縫要處理 | 大尺寸 FDM |
| 幾百件以上的量 | 後處理人工被放大 | SLS／MJF、射出 |
| 細節、字體、光滑表面 | 沒有風險，這是它的強項 | 光固化樹脂 |
反過來看也成立：要細節、要表面、要小件漂亮，光固化樹脂目前還是最划算的做法。缺點講清楚，只是為了知道它該放在哪裡用。要在兩種光固化之間選，可以看LCD與SLA差在哪。
這些缺點怎麼補：材料、設計、製程三層
缺點能補的空間分三層。材料層：抗UV、韌性、耐熱各有專用樹脂，但三者幾乎不能兼得，一次只能挑一個方向加強，別期待一款樹脂全包。
設計層：受力處加圓角與肋、別留只有一兩毫米的懸空薄面、卡扣改用金屬件或銅嵌件、長件先預留分件面。設計改一改，比換材料便宜得多，這也是最常被跳過的一層。
製程層：擺放角度決定層紋與支撐痕落在哪一面、後固化要抓在穩定與脆化之間、關鍵尺寸預留收縮量。造峯的LCD與FDM是自製、SLA與SLS走集團協力，所以要跨製程比較時，我們可以把同一個件兩種做法的差別直接講給你聽。這三層通常要一起調，只改一層常常補不回來。
送件前先回答這三個問題
送件前先回答三題，比翻一堆材料表有用。第一，這件會不會曬到太陽？會，就先把一般光固化樹脂排除，或至少改深色加面漆。
第二，這件會不會被人出力扳、或承受衝擊？會，先考慮FDM或韌性樹脂，並接受精度與表面稍退。
第三，這件會不會靠近熱源、或要撐超過半年？會，就要把耐熱與長期穩定性寫進需求裡。三題都「不會」，光固化樹脂通常就是最適合的選擇。詢價時把這三題的答案一起寫上來，報價和製程建議會準很多。
不確定該走樹脂還是換製程？
把 3D 檔、用途、數量、使用環境（會不會曬到太陽、會不會受力、大概幾度）與需求交期傳過來，我們會先判斷製程再回覆工期區間；不適合走光固化樹脂的件，也會直接告訴你該換成什麼。高雄造峯工藝設有展示空間，可預約帶樣品現場討論。
LINE 傳件況給我們看FAQ 常見問題
Q1：光固化樹脂一定會黃化嗎？
白色與透明件在日照下幾乎都會，速度看材料和光量；收在抽屜或室內無直射的位置可以撐很久。要長期展示就選深色、噴UV保護面漆，或改用耐候的FDM材料。已經黃掉的件沒辦法還原，只能重新上色或重印。
Q2：韌性樹脂能不能完全取代FDM？
不能。韌性樹脂改善的是脆斷，但延伸率與耐疲勞仍比不上PA或PETG，而且精度與表面會稍退、價格也較高。會反覆受力的件還是FDM比較實在。
Q3：後固化做久一點是不是比較好？
不是。後固化不足會留下殘留單體、強度不夠；過頭會脆化，顏色也容易偏黃。抓在材料建議的區間就好，件比較厚再稍微延長。
Q4：光固化樹脂的件可以鎖螺絲嗎？
直接在薄壁上攻牙容易裂。建議改用銅嵌件，或自攻螺絲搭配加厚的凸台；受力大的話，把螺牙移到金屬件上比較保險。
Q5：大件可以用光固化樹脂做嗎？
可以，但要分件黏合，接縫得補土打磨，工時與風險都會上升。單邊超過料槽尺寸的件，我們通常建議走大尺寸FDM比較划算。
Q6：怎麼在詢價時把需求講清楚？
把用途、數量、會不會曬到太陽、會不會受力、使用溫度與需求交期寫成幾行給我們，就能直接判斷該走樹脂或換製程，不用來回猜。資訊齊的案子，通常第一次回覆就能給出工期區間。
延伸閱讀
本文由造峯工藝技術團隊整理撰寫｜最後更新：2026 年 10 月
